Modul Sběr dat a vyhodnocení reaguje na potřeby výrobních závodů, které potřebují průběžně kontrolovat kvalitu produkce na výrobních linkách.
Modul nabízí soubor funkcionalit podporující základní procesy:
- sběr dat z výroby
- vyhodnocení dat z výroby oproti předpokládaným parametrům znaků
- využití metodiky SPC pro analýzu dat, kalkulace způsobilosti procesu
Veškerá zaznamenaná data odběrů jsou okamžitě centrálně uložena, vyhodnocena a v případě nutnosti jsou upozorněni příslušní odpovědní pracovníci. Díky tomu lze včas odhalit případné nedodržení standardů kvality výroby.
Hlavní funkcionality modulu
- Průběžné a automatizované vyhodnocování dat ze strojů na linkách
- Vyhodnocení metodikou SPC (Analýza X-R, Analýza X-s, Analýza Me-R)
- Nastavitelné notifikace v případě nestandardních dat
- Uživatelské definování sledovaných veličin
Koncepce modulu
Produkt a znaky

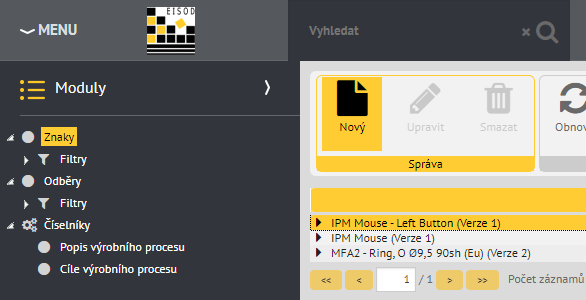

Pro možnost zadávání odběrů vyhodnocovaných metodou SPC je nutné mít založené znaky verze produktu. Produkt i se znaky je možné založit z pomocného modulu „Katalog produktů”.
Sběr dat z modulu Sběr dat a vyhodnocení
Vytváření odběrů může být docíleno trojím způsobem:
- Zvolením „Nový odběr“ po výběru znaku / znaků stejného produktu se stejným počtem vzorků
- Zvolením „Nový“ ze zobrazení odběrů
- Vytvořením nového záznamu kontroly z modulu Control Plans

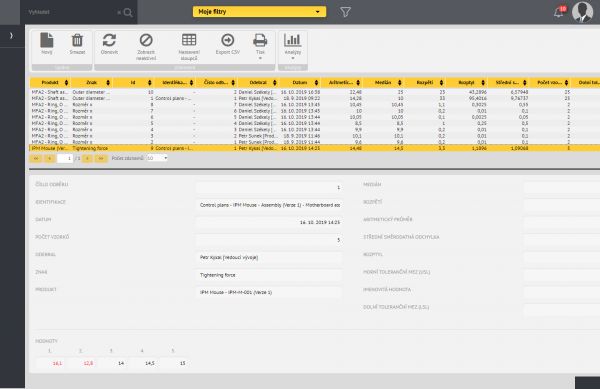

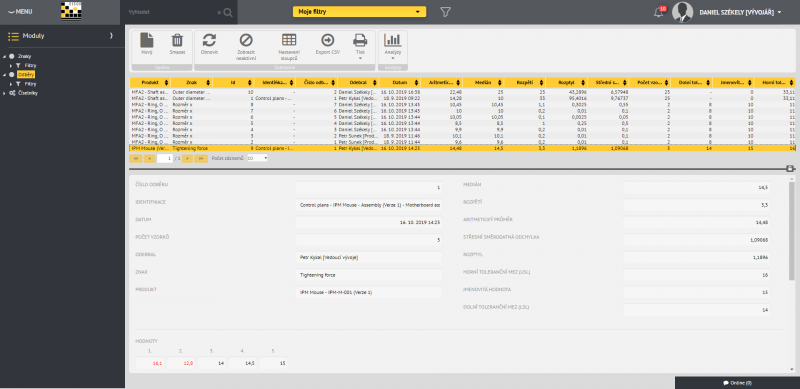

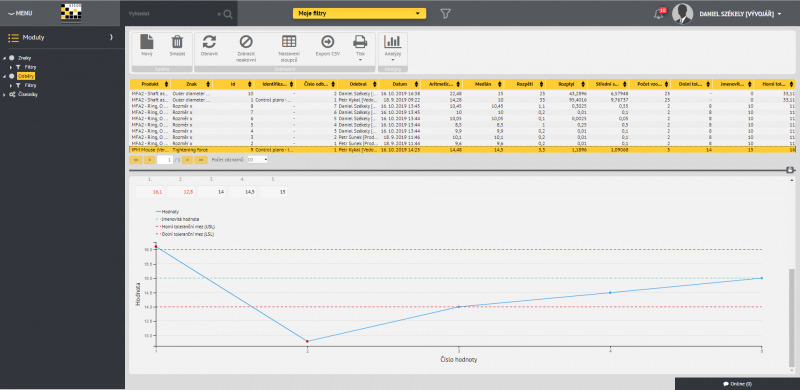

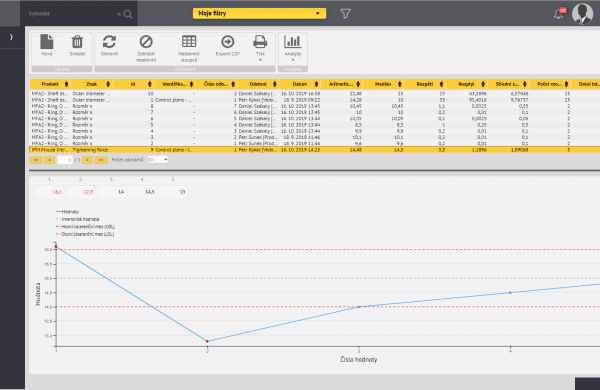

Odběry je možné zobrazit v řaditelném a filtrovatelném seznamu. Po zvolení odběru dojde k zobrazení jeho detailu včetně zobrazení na graf vynesených odebraných hodnot v kontextu tolerančních mezí a jmenovité hodnoty.

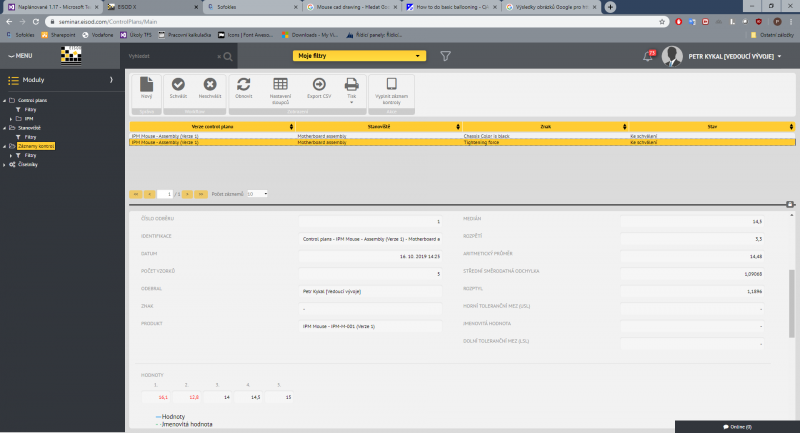

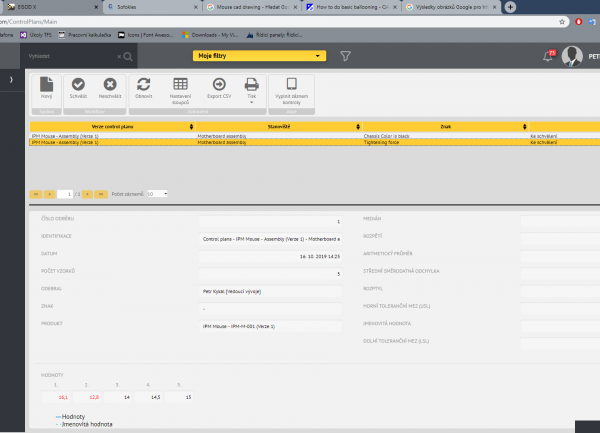

Sběr dat z modulu Control Plans
Aktualizací kontrolního plánu lze zahájit sběr a vyhodnocení dat z výroby na dotčených výrobních linkách. Kontrola je rozlišována dle role odpovědného pracovníka, stanoviště, frekvence a rozsahu kontroly. Přehled záznamů kontrol lze filtrovat dle všech zaznamených údajů a metadat, a jednotlivé filtry si uložit pro opakované použití.
V případě kontrol prováděných ze 100 % strojem lze EISOD v rámci implementace propojit s daty z linek a vyhodnocovat tato data online. Pokud se jedná o kontroly prováděné operátorem, lze systém EISOD konfigurovat s podporou čtení dat formou QR code přímo z výrobních linek tabletem operátora. Na jedno kliknutí operátor dostává přesný rozpis kontrol, které má provést. Kontroly mohou být vizuální nebo číselné. V závislosti na nastavení konkrétního znaku lze sběr dat číselného znaku vyhodnocovat v souladu s metodikou SPC. Požadované záznamy jsou ihned po vyplnění validovány a v případě, že hodnota neodpovídá požadovanému rozsahu, dochází k notifikaci odpovědných osob.
Záznam kontroly podléhá jednoduchému schvalovacímu workflow tak, aby mohlo být dokumentováno, že byla daná odchylka akceptována nebo nikoliv.
Analýza a vyhodnocení dat
V modulu Sběr dat a vyhodnocení lze nad filtrovatelnou množinou odběrů provádět pokročilé analýzy pro zjištění způsobilosti.
Modul podporuje následující analýzy:
- Analýza X-R (diagramy průměru a rozpětí)
- Analýza X-s (diagramy průměru a směrodatné odchylky)
- Analýza Me-R (diagramy pro medián a rozpětí)
Analyzované odběry mohou být vytvořené přímo z modulu Sběr dat a vyhodnocení nebo mohou pocházet ze záznamu kontroly z modulu Control Plans.

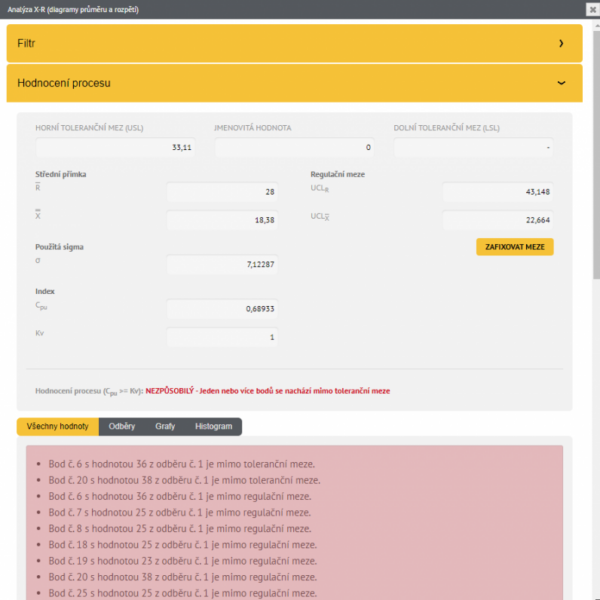

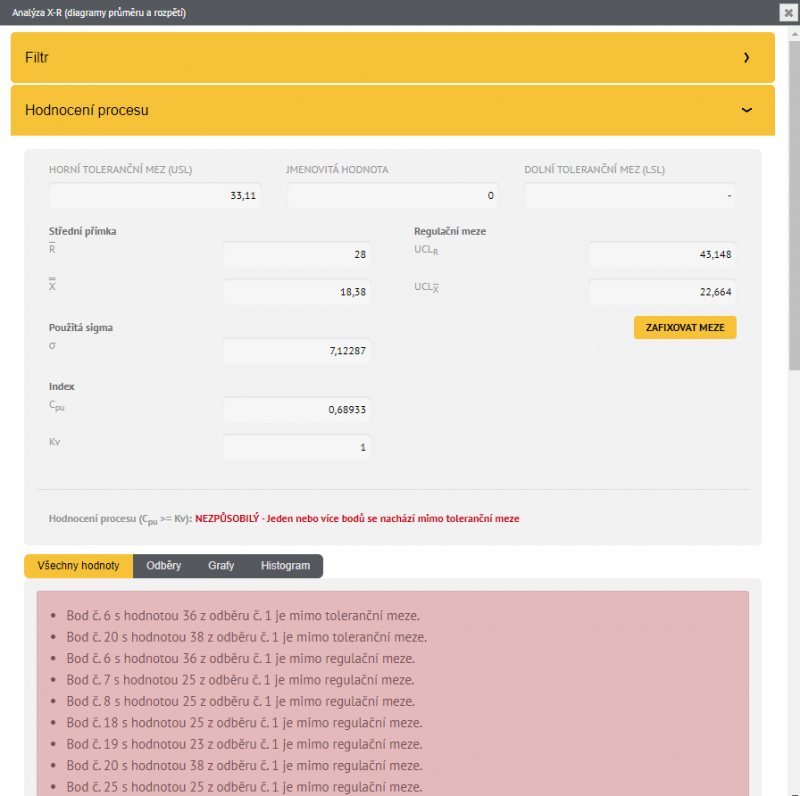

Hodnocení procesu
Cílem analýz je zjistit způsobilost procesu dle metodiky SPC. Modul vypočítá všechny nutné hodnoty pro zjištění způsobilosti procesu a porovná vypočtenou způsobilost s požadovanou. Pokud jeden nebo více bodů přesahují toleranční meze, tak je proces automaticky vyhodnocen jako nezpůsobilý.
Graf všech vyhodnocovaných hodnot
Analýzy vždy obsahují graf všech vyhodnocovaných hodnot v kontextu vypočítaných regulačních mezí, tolerančních mezí, průměru a jmenovité hodnoty. Hodnoty přesahující toleranční meze, přesahující regulační meze nebo nesplňující jedno z pravidel, jsou viditelně označeny.
Analýzy hlídají následující pravidla:
- Jeden z bodů leží mimo toleranční meze
- Jeden z bodů leží mimo regulační meze
- Sedm nebo více po sobě jdoucích bodů je na jedné straně průměrné hodnoty
- Sedm nebo více po sobě jdoucích bodů má stoupající nebo klesající tendenci
- Sedm nebo více po sobě jdoucích bodů se pohybuje v těsné blízkosti průměrné hodnoty
- Sedm nebo více po sobě jdoucích bodů se pohybuje v těsné blízkosti regulačních mezí

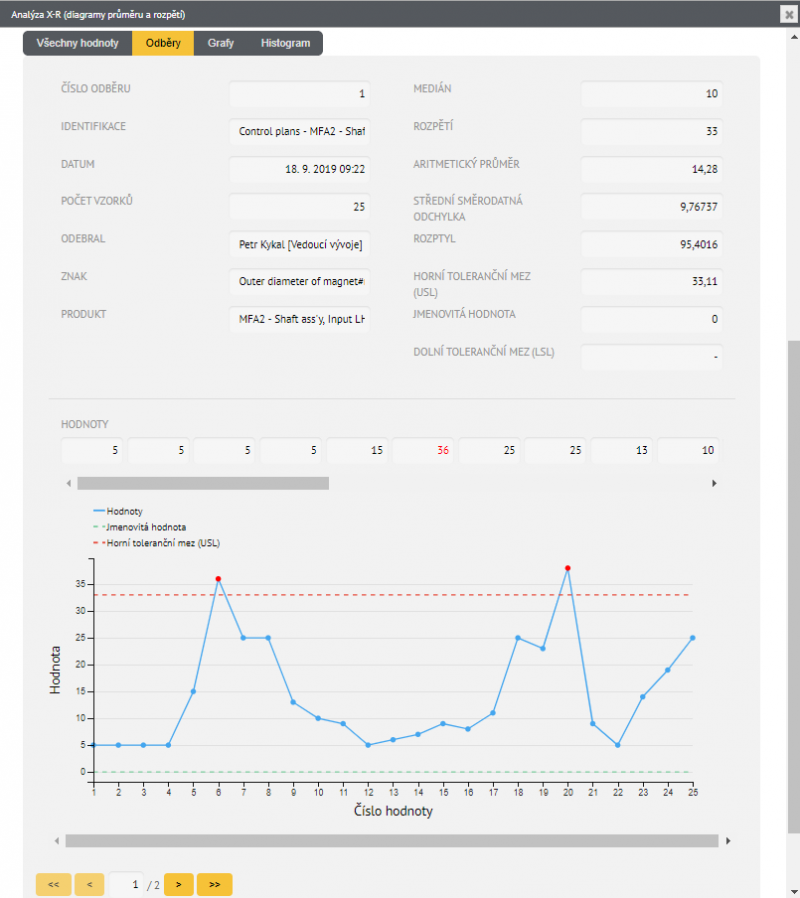

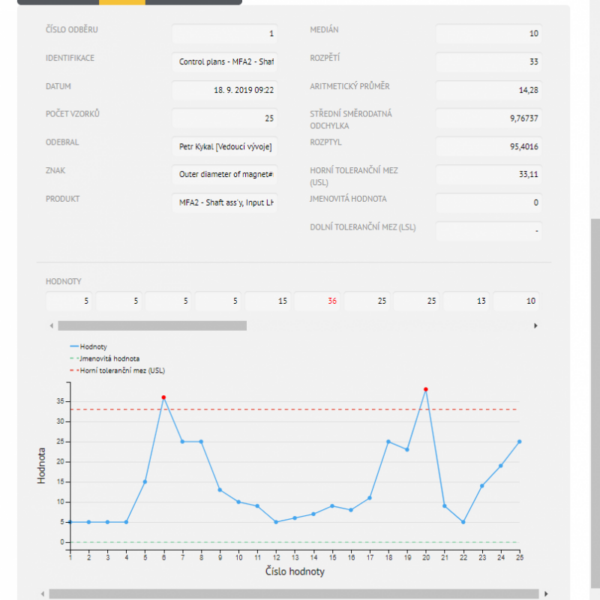

Zobrazení jednotlivých odběrů
- Všechny analýzy umožňují zobrazení jednotlivých odběrů, všech jejich parametrů a hodnoty odběru vynesené na grafu v kontextu tolerančních mezí a jmenovité hodnoty.

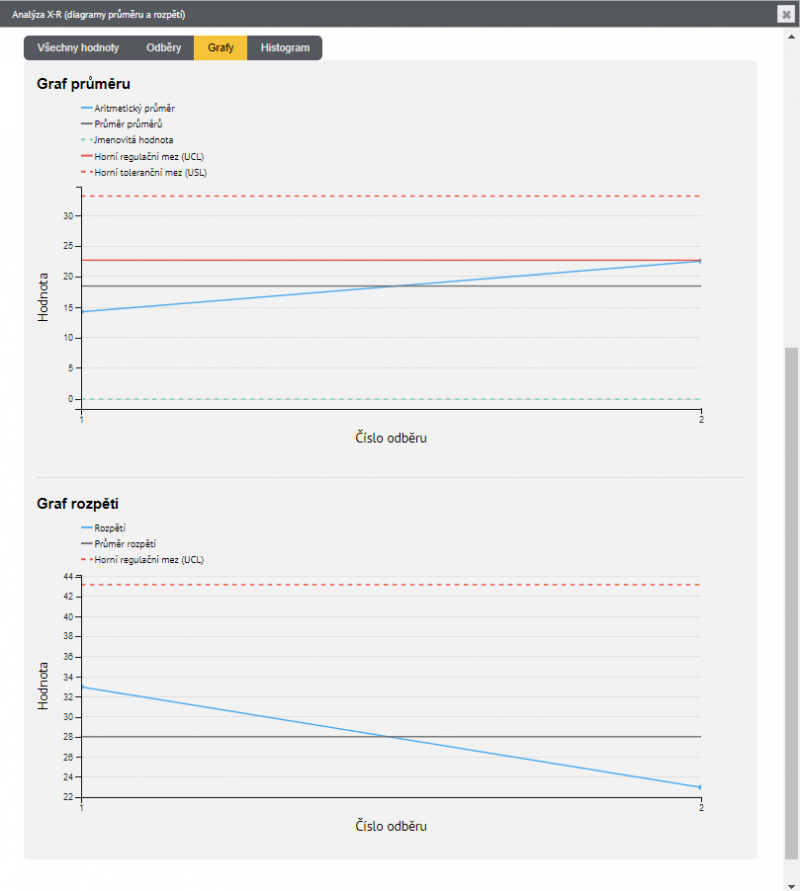

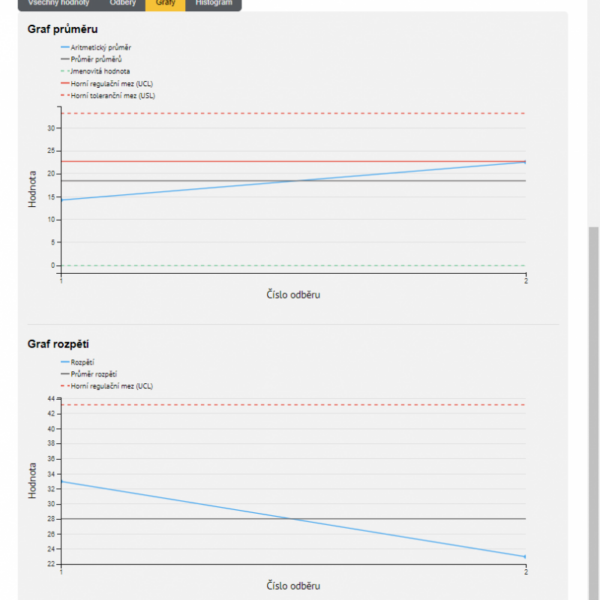

Grafy průměru a rozpětí (pro analýzu X-R)
- Analýza typu X-R umožňuje zobrazit grafy aritmetického průměru a rozpětí jednotlivých odběrů.
Grafy průměru a střední směrodatné odchylky (pro analýzu X-s)
- Analýza typu X-s umožňuje zobrazit grafy aritmetického průměru a střední směrodatné odchylky jednotlivých odběrů.

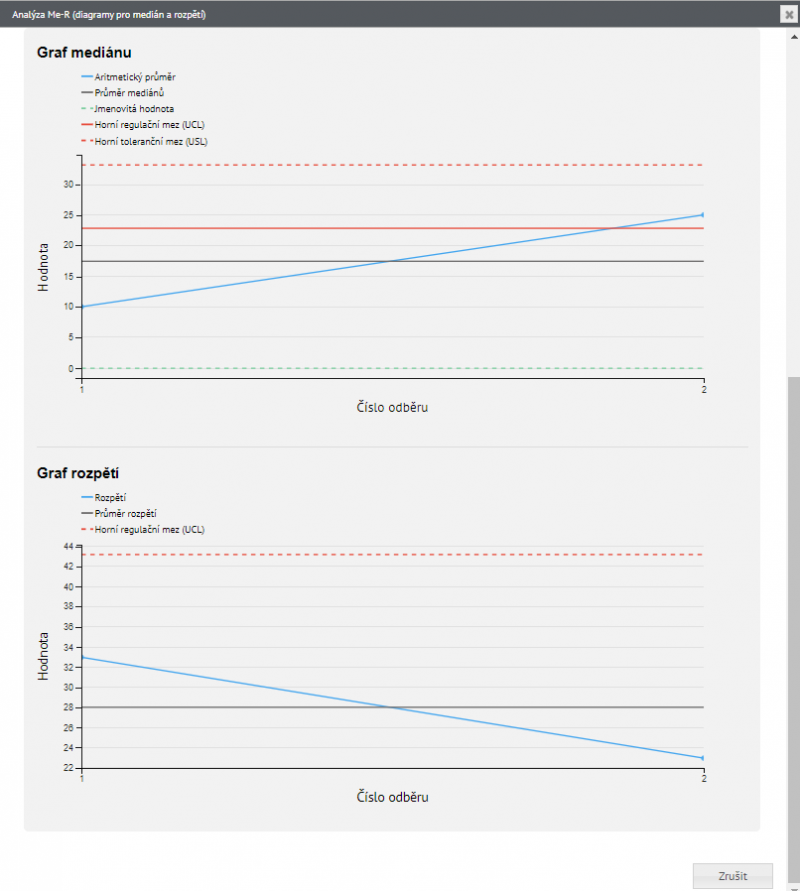

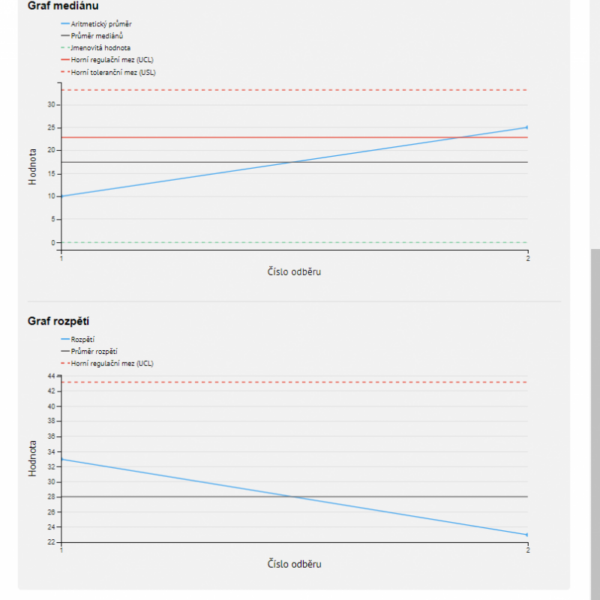

Grafy mediánu a rozpětí (pro analýzu Me-R)
- Analýza typu Me-R umožňuje zobrazit grafy mediánu a rozpětí jednotlivých odběrů.
Histogram
- Ve všech analýzách je uveden histogram, který by měl ideálně kopírovat Gaussovo rozdělení. Gaussovo rozdělení je naznačené zelenou plochou, v které jsou pak vyneseny počty naměřených shodných hodnot. Histogram je vynesen v kontextu tolerančních mezí znaku.
